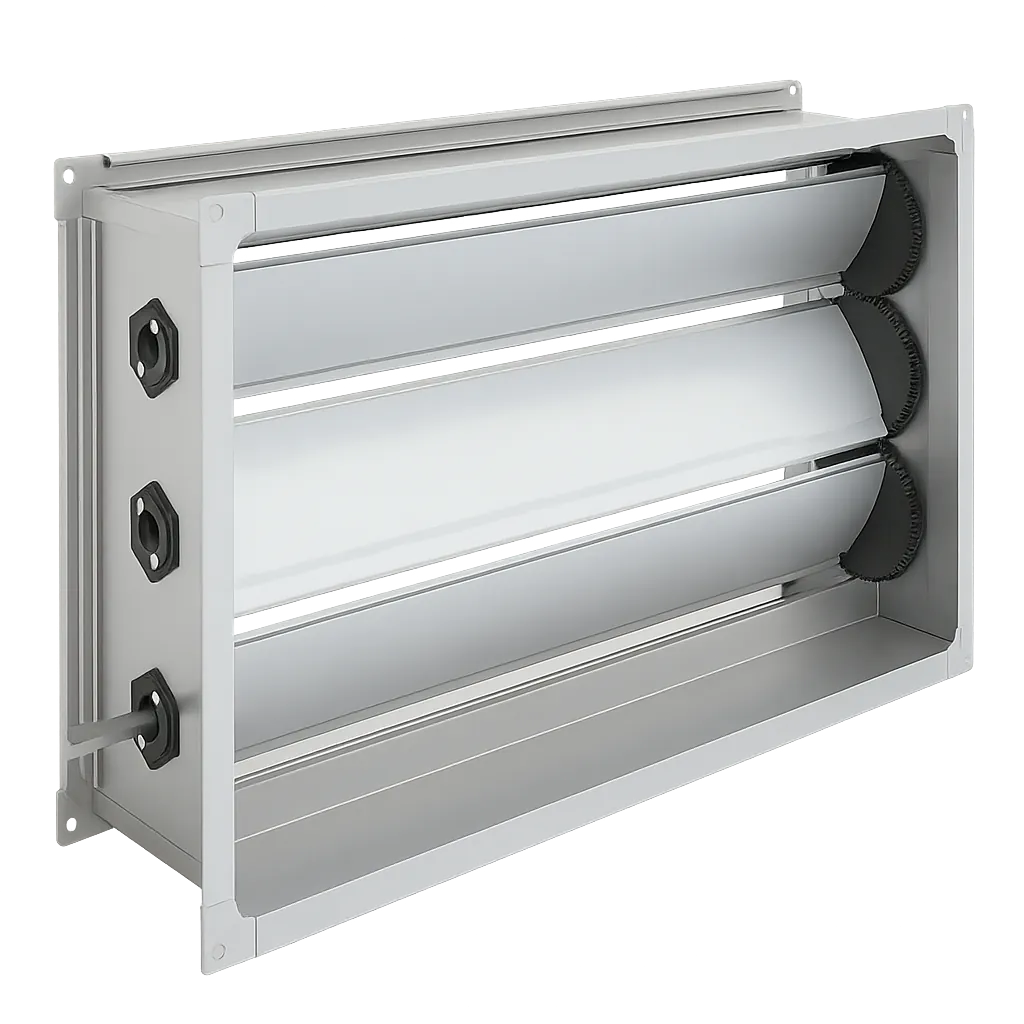

Воздушный клапан RD/RD-H
Регулируемый воздушный клапан
Технические характеристики
Быстрые действия
Подробная информация
Воздушные клапаны RD и RD-H применяются в системах кондиционирования и вентиляции промышленных и общественных зданий при температуре окружающей среды от −40 до +70 °C. Корпус и поворотные пластины выполнены из алюминиевого профиля. Для снижения риска примерзания в зимний период каждая пластина оснащена резиновым уплотнителем (отсутствует прямой контакт лопаток друг с другом).
Для вращения используются пластиковые шестерни и подшипниковые втулки, а сечение штока под привод представляет собой квадрат со стороной 12 мм. Монтаж возможен в любом положении.
RD-H версии снабжены встроенным электроподогревом клапана.

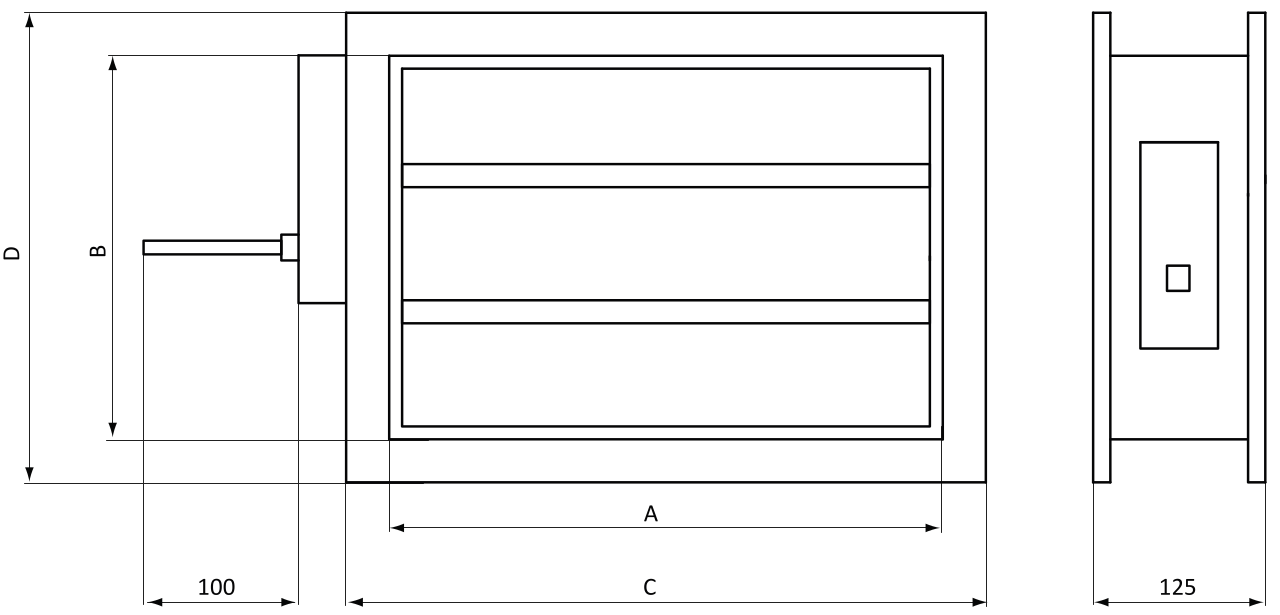

Важно! Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера B на 10 мм и равен B+10.
| Модель | A, мм | B, мм | C, мм | D, мм | Масса, кг |
|---|---|---|---|---|---|
| RD 40-20 | 400 | 200 | 470 | 250 | 5,1 |
| RD 50-25 | 500 | 250 | 570 | 300 | 6,0 |
| RD 50-30 | 500 | 300 | 570 | 350 | 7,0 |
| RD 60-30 | 600 | 300 | 670 | 350 | 8,0 |
| RD 60-35 | 600 | 350 | 670 | 400 | 8,0 |
| RD 70-40 | 700 | 400 | 770 | 450 | 10,0 |
| RD 80-50 | 800 | 500 | 870 | 550 | 12,0 |
| RD 90-50 | 900 | 500 | 970 | 550 | 16,5 |
| RD 100-50 | 1000 | 500 | 1070 | 550 | 21,0 |
