Гибкая вставка FI
FI
Герметичное гибкое соединение воздуховодов
Технические характеристики
Присоединительный размер40×20 см
Материал фланцевоцинкованный стальной лист
Материал рукаваПВХ
Назначениевиброразвязка; герметичный стык
Максимальное рабочее давлениевысокое
Конструкция несущаянет
Монтажлюбое положение
Быстрые действия
Подробная информация

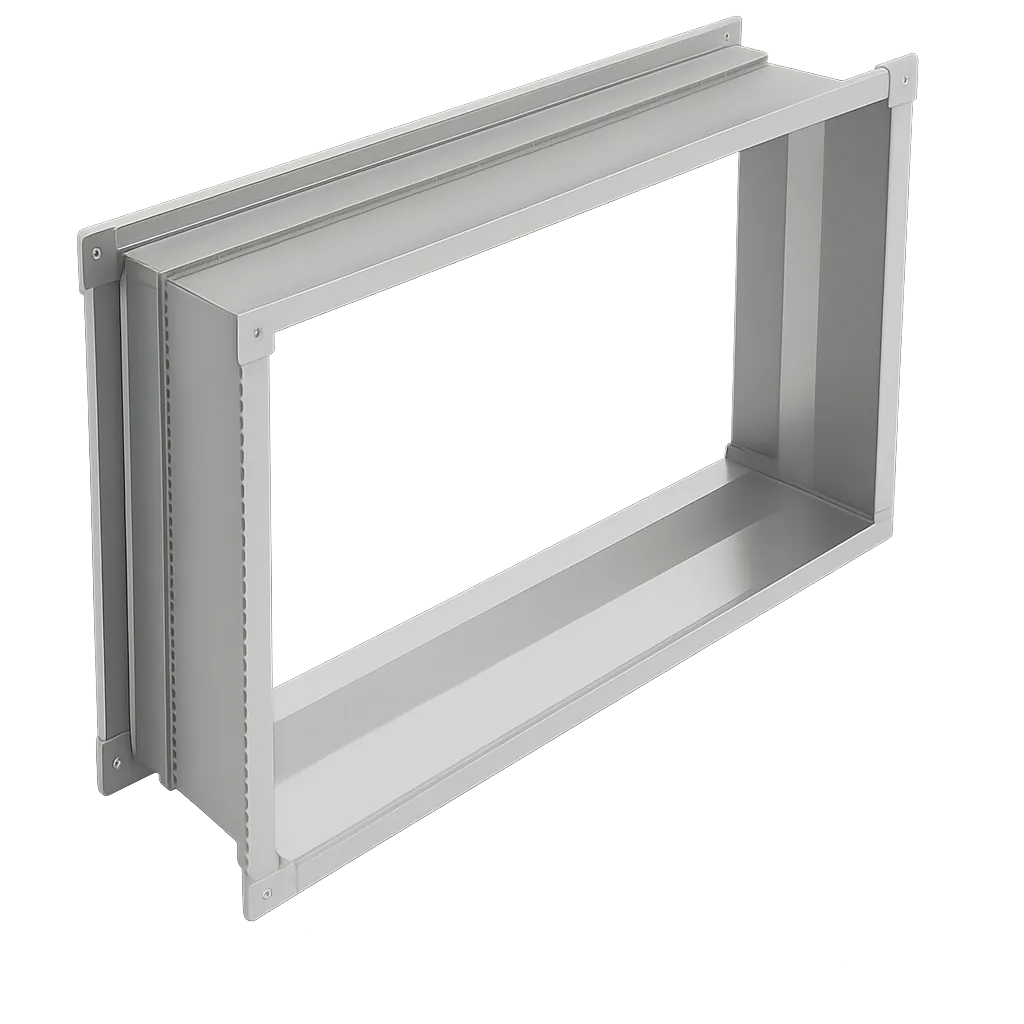

Два фланца из оцинкованного стального листа, соединённые между собой гибким рукавом из ПВХ.
Предназначена для предотвращения передачи вибраций от вентилятора к воздуховодам и для обеспечения герметичного гибкого стыка, выдерживающего высокое давление. Не использовать в качестве несущей конструкции во избежание выхода из строя при чрезмерной механической нагрузке. Монтаж в любом положении.

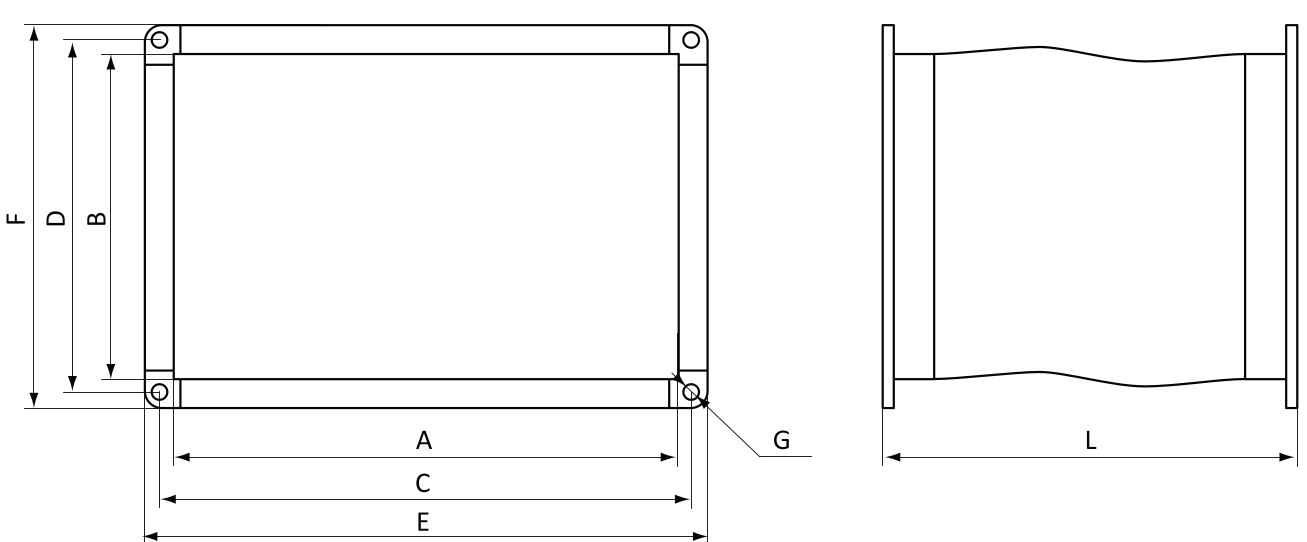

| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| FI 40-20 | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 150 | 2,0 |
| FI 50-25 | 500 | 250 | 520 | 270 | 540 | 290 | 9 | 150 | 2,5 |
| FI 50-30 | 500 | 300 | 520 | 320 | 540 | 340 | 9 | 150 | 2,6 |
| FI 60-30 | 600 | 300 | 620 | 320 | 640 | 340 | 9 | 150 | 2,9 |
| FI 60-35 | 600 | 350 | 620 | 370 | 640 | 390 | 9 | 150 | 3,0 |
| FI 70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 9 | 150 | 3,5 |
| FI 80-50 | 800 | 500 | 830 | 530 | 860 | 560 | 11 | 150 | 4,0 |
| FI 90-50 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 150 | 4,5 |
| FI 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 11 | 150 | 5,0 |
